广濑电机FH36W-15S-0.3SHW(50)连接器

Hirose（广濑电机）FH36W-15S-0.3SHW(50) 是一款紧凑型、高性能的 FPC/FFC 连接器，采用超小 0.3mm 间距设计，旨在满足现代电子设备日益增长的小型化和高密度需求。凭借其卓越的电气性能、坚固的机械结构以及便捷的操作方式，这款连接器广泛应用于智能手机、平板电脑、可穿戴设备、数码相机和各种便携式电子产品中，是实现可靠信号传输的理想选择。

材质与工艺

FH36W-15S-0.3SHW(50) 连接器在材质选择和制造工艺上都精益求精，以确保其卓越的性能和可靠性。

• 外壳： 采用优质液晶聚合物 (LCP) 材料，具有优异的耐热性、耐化学腐蚀性和尺寸稳定性。这确保了连接器在回流焊等高温工艺中不会变形，并能长期稳定工作。

• 触点： 选用高纯度磷青铜材料，并经过镀金处理（通常镀金厚度为0.05µm），以提供卓越的导电性、抗腐蚀性和耐磨性。金镀层能够有效降低接触电阻，确保信号的稳定传输和延长连接器的使用寿命。

• 锁紧机构： 采用高强度工程塑料，确保 FPC/FFC 电缆能够牢固地连接，防止意外脱落，并能承受多次插拔操作。

使用环境

FH36W-15S-0.3SHW(50) 连接器设计坚固耐用，能够适应各种严苛的使用环境：

• 工作温度： -40°C 至 +85°C，满足工业级应用要求。

• 湿度： 湿度高达 90% 时仍能保持稳定的连接性能。

• 振动和冲击： 能够承受振动和冲击，确保在移动设备和其他严苛环境下保持可靠连接。

• 符合 RoHS 标准： 不含铅、镉、汞、六价铬等有害物质，符合环保要求。

产品优点

• 超小型化设计： 0.3mm 间距，高密度安装，节省 PCB 空间，适用于超薄型电子设备。

• 可靠的锁紧机构： 翻盖式锁紧机构确保 FPC/FFC 电缆牢固连接，防止意外脱落。

• 卓越的电气性能： 镀金触点提供低接触电阻和出色的信号传输性能。

• 高耐用性： 经久耐用，可承受多次插拔操作。

• 操作简便： 易于插拔和锁定，无需特殊工具，提高了生产效率。

如何使用

1. 准备： 确保 FPC/FFC 电缆的连接端清洁、完整，没有损伤。

2. 插入： 将 FPC/FFC 电缆平行插入连接器插槽，确保电缆完全插入到位。

3. 锁定： 轻轻翻起锁紧盖，确保 FPC/FFC 电缆被牢固夹持，然后将锁紧盖轻轻放回，听到“咔哒”声即表示锁定完成。

4. 检查： 轻微拉动 FPC/FFC 电缆，确认连接稳固可靠。

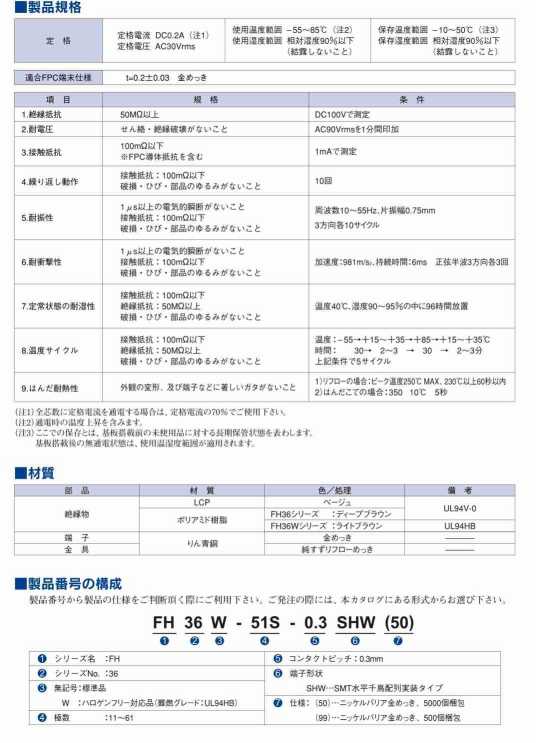

技术参数

• 型号： FH36W-15S-0.3SHW(50)

• 极数： 15

• 间距： 0.3mm

• 触点材质： 磷青铜，局部镀金

• 额定电压： 50V

• 额定电流： 0.2A

• 接触电阻： ≤50mΩ

• 绝缘电阻： ≥500MΩ (500V DC)

• 耐压： 200V AC (1 分钟)

• 工作温度： -40°C 至 +85°C

• 插拔次数： 20 次

• 焊接方式： SMT (表面贴装)

• 包装方式： 卷带 (Tape & Reel)

总结

Hirose FH36W-15S-0.3SHW(50) 连接器以其紧凑的设计、卓越的性能和可靠的品质，是现代电子设备实现高密度、可靠连接的理想选择。选择 Hirose，选择稳定、高效的连接解决方案。
