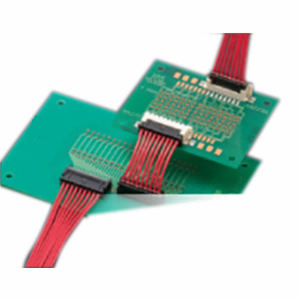

广濑电机FH29DJ-50S-0.2SHW(99)连接器

广濑电机 (Hirose) FH29DJ-50S-0.2SHW(99) 连接器是微型化连接解决方案的杰出代表。 它专为在极端空间受限的环境中提供可靠和高效的连接而设计。凭借其超紧凑的尺寸和卓越的性能，这款连接器非常适合要求高密度封装的应用，例如智能手机、平板电脑、可穿戴设备、各种医疗设备和小型化工业设备。该连接器通过确保稳定且高速的信号传输，在推动设备性能方面发挥着关键作用。

优质材料与精密构造

FH29DJ-50S-0.2SHW(99) 连接器外壳采用耐用、耐高温的工程塑料制造，即使在恶劣的工作温度下也能保持稳定性和可靠性。 连接器的关键部分（触点）由具有高导电性的铜合金制成，并镀有金（至少 0.15 微米）处理。 这种组合可保证极低的接触电阻和出色的耐腐蚀性，从而确保高速信号传输的稳定性和长期可靠性。 该连接器采用先进的模塑工艺以保证尺寸精确性和一致性，从而简化自动组装。

广泛用途与适用环境

FH29DJ-50S-0.2SHW(99) 连接器设计为在-20°C 至 +85°C 的宽温度范围内可靠运行，并表现出强大的抗振动、抗冲击和抗灰尘能力。 这使其能够满足在各种工业环境中的使用需求。此外，连接器满足 IP54 防护等级，确保有效防止溅水和灰尘进入，即使在具有挑战性的条件下也能保证可靠的性能。 连接器具有至少 500 次的插拔次数，使其适合需要频繁维护的应用程序，确保其长期使用寿命。

关键优势

• 超高密度：提供 50 个触点，间距仅为 0.2 毫米，在最小的空间内容纳高密度互连，使其成为小型化设备的理想选择。

• 高速信号传输：触点经过优化设计，材料经过精心挑选，以支持高速数据传输，满足现代电子设备对数据吞吐量的严格要求。

• 可靠的锁紧机制：结合可靠的锁扣设计，确保牢固连接，无需担心在振动和冲击期间的断开，从而提高整体系统可靠性。

• 出色的耐用性：经过严格的插拔寿命和环境测试，确保长期使用的可靠性和稳定性。

• 用户友好的操作：设计简单方便的插拔操作，缩短生产和维护时间，降低成本。

如何使用 FH29DJ-50S-0.2SHW(99)

为确保最佳性能，请仔细检查 FFC/FPC 电缆以确保其清洁、平整且无任何损坏。 将 FFC/FPC 电缆与连接器插槽对齐，然后轻轻插入，直到听到“咔哒”声，表明已牢固连接。 拆卸时，小心按下释放按钮并慢慢拉出 FFC/FPC 电缆，小心操作，以免损坏连接器或电缆。 定期检查连接器的状况，清除积聚的任何灰尘和污垢，确保最佳的信号传输质量。

技术规格

• 部件号：FH29DJ-50S-0.2SHW(99)

• 触点数：50

• 针距：0.2 mm

• 导体材料：高性能铜合金，镀金（0.15 μm）

• 额定电流：0.2A

• 额定电压：50V AC/DC

• 接触电阻：≤ 50 mΩ

• 绝缘电阻：≥ 1000 MΩ

• 电压强度：200V 交流电（1 分钟）

• 工作温度范围：-20°C 至 +85°C

• 插拔次数：≥ 500 次

• 兼容 FFC/FPC：0.2 毫米间距

选择广濑电机 FH29DJ-50S-0.2SHW(99) 就意味着选择高密度、高性能和高可靠性的连接解决方案。 我们致力于为客户提供卓越的产品和顶级服务，共同塑造互联互通的未来。
